____________   lekkasje deteksjon  -  oljebaserte produkter   ___________

Produkter fra flytende hydrokarboner (dvs. oljebaserte produkter som ulike drivstoff, smremidler, etc.)

Bevaring av natur og trygge arbeidsplasser krever bde kunnskap og utstyr i alle omrder som berrer sikkerhet og milj. Ny teknologi, og smarte anvendelser og kombinasjoner av disse , gjr det imidlertid mulig stadig  utvikle bedre lsninger p alle omrder.

Thumbnail example

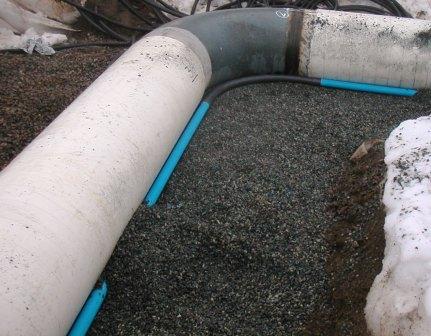

Det spesielle med TraceTek sensoren som anvendes i olje sammenheng -TT5000- er at selve deteksjonen skjer p bakgrunn av en kjemisk reaksjon. Sensorkabelen inneholder et dopet polymer som ved eksponering til flytende hydrokarboner, dvs. alle oljebaserte produkter, setter igang en kjemisk reaksjon. Denne reaksjonen medfrer blant annet at polymeret starter svelle (ekspandere). Denne ekspansjonen utvikler s en trykkoppbygning p det fysiske punktet i kabelen eksponeringen skjer. I dette punktet bygges det s opp skalte mikrobaner som har evnen til lede elektrisk strm mellom de to symmetrisk oppbygde sensorkretsene inne i kabelen. Herifra er det elektrisk sett "lett match" med kjent teknologi mle med stor nyaktighet hvor eksakt dette trykkpunktet ligger ved differensiell anvendelse av Ohms lov. Sensorkabelen lar seg enkelt installere langsmed tradisjonelle enkeltveggede rr som bildet til venstre viser. (Bilde er fra Oslo Lufthavn Gardermoen, distribusjonsrr for JET A1 til drivstoffhydranter p ring syd). I dette tilfellet trekkes sensorkabelen inn i et perforert trekkerr som ligger innunder og langsmed medierret i hele rrets lengde i traseen (grften). Tilslutning til mleinstrumentering skjer da normalt fra enten start punktet til rret, eller til endepunktet.  I praksis legges trekke/inspeksjons-kummer med maksimum 200-250 meters mellomrom, avhengig av antall bend etc., for ikke overstige maksimal lengde for inntrekk av ny kabel dersom denne av en eller annen rsak m trekkes ut for kontroll eller utskiftning.

Thumbnail example

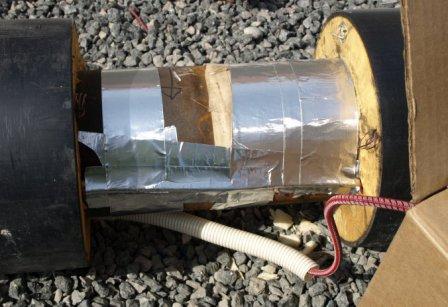

En smartere nyutvikling er imidlertid SafePipe. Gjennom mange r har vi samarbeidet med LOGSTOR om kombinere det beste fra to ulike eksisterende teknologier. Rr, og rrproduksjon fra LOGSTORs kjernevirksomhet, nemlig dobbeltvegg rr utviklet og anvendt til fjernvarmeanlegg verden over i en rrekke. Dette har vi kombinert sammen med TraceTek mle- og sensorteknologi utviklet opprinnelig av Raychem og senere kjpt opp og videreutviklet av Tyco Thermal Controls og Pentair. AVA SYSTEM har gjennom mange r vrt i tett samarbeide med utviklerne og det tekniske fagmiljet knyttet til kabel-sensor teknologi i Raychem, og senere etter oppkjpet av Raychem i 1999 med Tyco Thermal Controls og i 2012 Pentair. Sammen med LOGSTOR har felles innsats munnet ut i neste generasjon dobbeltvegget rr, SafePipe, med integrert kontinuerlig overvkning for mulige lekkasjer i hele rrets lengde. Fortrinnet, og slik sett hemmeligheten med SafePipe, ligger i oppbygningen av produktet (rr, sentreringsmateriale og ytterkappe/miljmembran) og plassering/installasjon av selve sensorkabelen i produktet. Dette krever avansert produksjonsteknologi og kunnskap om alle elementer som inngr i de ulike prosessene frem til ferdig idriftssatt rr. Hvert enkelt trinn skal gjennomfres riktig for oppn det spesifiserte resultat. Den spesielle TraceTek sensor-kabelen registrerer og melder fra om en lekkasje uansett hvor i rrets lengde lekkasjen mtte oppst. Alarm gis og beskjed sendes til mleinstrumentering om hvor lekkasjen er lokalisert med nyaktighet p nrmeste hele meter. Dette rapporteres s videre til ansvarshavende via en alarmsentra (TTDM). Flgelig behver man alts ikke p forhnd peke ut smarte plasseringer av mlepunkter hvor man av erfaring vil mene at en eventuell lekkasje sannsynligvis vil komme frst slik anvendelse av tradisjonelle punktsensorer krever. Selve sensor kabelen er produsert i robust materiale som er tilpasset og testet ut i det milj den typisk blir installert i.

Thumbnail example

Et annet fortrinn, som ofte vektlegges hyt i profesjonell sammenheng, er at systemet har en automatisk intern mlesekvens for oppdage/rapportere mulige rene tekniske feil som brudd, skade, jordingsfeil / koblingsfeil etc. p egne koblinger/kabler/utstyr, og med separat varsling om disse hendelsene. Det tas ogs opp lpende logg over alle hendelser systemet registrerer og hvilke aksjoner som eventuelt gjres med disse. (alarmer avgitt, tastetrykk  p panel som f.eks viser at noen har deaktivert en sone etc.) Dette er mulig fordi sensor kabelen er bygget opp rundt et mer sofistikert distribuert symmetrisk to-krets-system, snarere enn et mer tradisjonelt en-krets-system med de begrensninger det har. Reduksjon av falske alarmer med etterflgende utrykninger har vist seg ha svrt stor betydning og fokus. Viktigheten av nettopp dette ker dramatisk med systemets alder. Differensialmlinger i symmetriske to-krets-systemer medfrer at kretsene i tillegg er selvkalibrerende.

Spesielt for deteksjon av hydrokarboner (drivstoff etc.) er at deteksjonsmetoden bygger p en relativt enkel kjemisk reaksjon som initieres ved eksponering til hydrokarboner. Alts ingen kompliserte matematiske modeller eller software som skal finne ut av et sammensatt mlebilde for kunne avgi et mleresultat. Enkelhet er av stor betydning i disse miljene for oppn stabilitet og nyaktighet over lang tid.

AVA SYSTEM tilbyr ogs en integrert lsning som gjr det mulig IP adressere de respektive instrumenteringsmodulene som inngr i det totale systemet. Disse kan s kommuniseres med via eksisterende Ethernet, eventuelt over Internet. Vi tilbyr ogs trdlse nettverkslsninger.

.

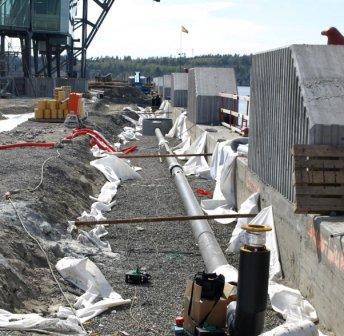

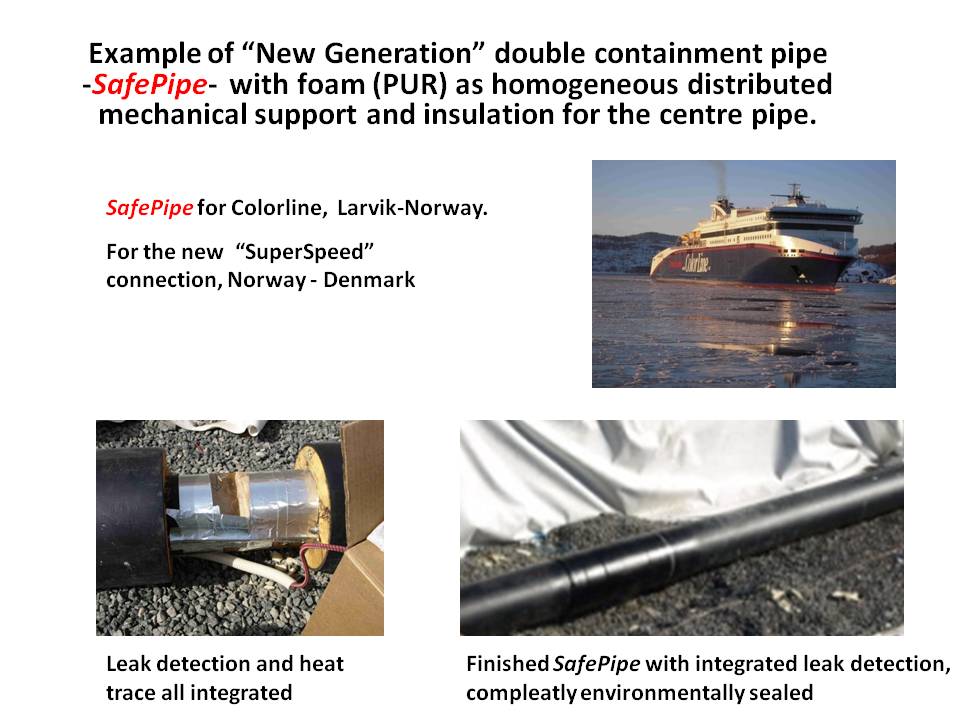

Bilder under: Colorline - Larvik, nye SuperSpeed.
SafePipe benyttes her til rrtransport av drivstoff til btene.
